给料尺寸:
处理能力:≤1000mg/m3
应用域:适用于食品、制药、饲料、冶金、建材、水泥、机械、化工、电力、轻工行业的含尘气体的净化与粉尘物料的回收。
适用物料:含尘气体的净化与粉尘物料

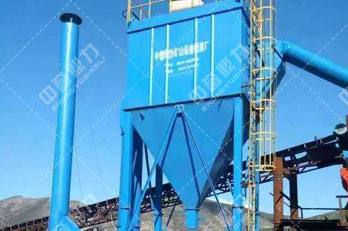

DMCA矿山除尘器是我公司消化吸收内外同类产品经改进后设计而成的小型布袋除尘器。除尘器采用脉冲喷吹的清灰方式,具有清灰效果好、净化效率高、处理风量大、滤袋寿命长、维修工作量小,运行安的优点。广泛用于冶金、建材、机械、化工、矿山等各种工矿企业非纤维性工业粉尘的除尘器净化与物料的回收。

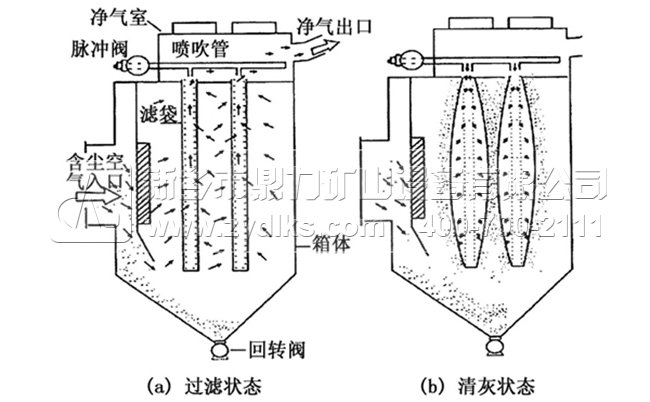

含尘气体由脉冲袋式除尘器设备进风口进入灰斗,由于气体体积的急速膨胀,一部分较大的尘粒受惯性或自然沉降等原因落入灰斗,其余大部分尘粒随气流上升进入袋室,经滤袋过滤后,尘粒被滞留在滤袋的外侧,净化后的气体由滤袋内部进入上箱体,再由阀板孔、排风口排出,从而达到除尘的目的。随着过滤的不断进行,除尘器阻力也随之上升,当阻力达到值时,清灰控制器发出清灰指令,先将提升阀板关闭,切断过滤气流;然后,清灰控制器向脉冲电磁阀发出信号,随着脉冲阀把清灰的高压逆向气流送入袋内,滤袋迅速膨胀,并产生强烈抖动,导致滤袋外侧的粉尘抖落,达到清灰的目的。由于设备分为若干个箱区,所以上述过程是逐箱进行的,一个箱区在清灰时,其余箱区仍能正常工作,了设备的工作效率。
1、清灰
脉冲型袋式除尘器采用分室停风脉冲喷吹技术,克服了常规脉冲除尘器和分室反吹除尘器的缺点,清灰能力强,除尘效率高,排能耗少,钢耗少,放浓度低,漏风率小,占地面积少,运行稳定,经济效益好。
2、滤袋
采用上部抽袋方式,换袋时抽出骨架后,脏袋投入箱体下部灰斗,设计有取出口。涨圈式滤袋口设计,密封效果好,装拆方便;
3、骨架
钢丝多点焊接自动生产线,镀锌防护处理工艺,生产的滤袋框架强度、刚度高无焊接毛刺,减轻了滤袋的机械磨损,延长使用寿命;
4、维护
检修换袋可不停机进行。滤袋袋口采用弹性涨圈,密封性能好。滤袋龙骨采用多角形,减少了袋与龙骨的摩擦,延长了袋的寿命,又便于卸袋;
5、控制
采用PLC或程序控制仪控制脉冲清灰,运行,自动化程度高,进、出口风道布置紧凑,气流阻力小;
含尘气体由进气口进入灰斗或通过敞开法兰口进入滤袋室,含尘气体透过滤袋过滤为净气进入净气室,再经净气室排气口,由风机排走。粉尘积附再滤袋的外表面,且不断增加,使袋除尘器的阻力不断上升,为使设备阻力不过1200Pa,袋除尘器能继续工作,需定期滤袋上的粉尘。清灰是由程序控制器定时顺序启动脉冲阀,使气包内压缩空气(0.5~0.7MPa),由喷吹管孔眼喷出(称一次风)通过文氏管诱导数倍于一次风的周围空气(称二次风)进入滤袋在瞬间急剧膨胀,并伴随着气流的反方向作用抖落粉尘,达到清灰的目的。
随着过滤过程的不断进行,附着于滤袋外表的粉尘逐渐增多,气流通过的阻力也逐渐增大。当过到阻力值时(例1770Pa),根据需要可以手动,也可以经过定太或定时清灰程序电控仪,自动控制启动除尘器的个分室的提升阀关闭,切断通过滤室的气流,再开启电磁脉冲阀释放的高压压缩空气,对个分室气箱内所有滤袋进行脉冲喷吹清灰(停风清灰),使每一个滤袋突然鼓胀,从而震落袋表积附的灰尘,使袋内外压差恢复到开始使用状态,粉尘沉落不敷出灰斗,随后程控仪按规定间隔时间打开提升阀,恢复室的过滤,再启动室的提升阀,关闭室的过滤气流,开启分室的电磁脉冲阀释放高压压缩空气,对分室分箱内所有滤袋进行停风脉冲喷吹清灰,分室滤袋上的粉尘,之后程控仪打开分室提升阀,恢复分室的过滤。此后按预先规定的电控程序对第三分室、第三分室……的滤袋进行停风喷吹清灰,直至后一个分室清灰完毕,关闭电控仪,除尘器恢复正式过滤收尘。对滤袋停风及喷吹的时间,分室之间的间隔时间,清灰周期由程控仪进行控制,各时间均为可调。
DMCA除尘器主要技术参数
规格型号 | 处理风量(m3/h) | 入口浓度(g/Nm3) | 排放浓度(mg/Nm3) | 压力损失(Pa) | 壳体承压(Pa) | 室数(个) | 滤袋数(条) | 过滤面积(㎡) | 机重(kg) |
LDMC32-3 | 6900 | <200 | ≤10 | 1470-1770 | -5000 | 3 | 96 | 96 | 2880 |
LDMC32-4 | 9200 | <200 | ≤10 | 1470-1770 | -5000 | 4 | 128 | 128 | 4080 |
LDMC32-5 | 11500 | <200 | ≤10 | 1470-1770 | -5000 | 5 | 160 | 160 | 5280 |
LDMC32-6 | 13800 | <200 | ≤10 | 1470-1770 | -5000 | 6 | 192 | 192 | 6480 |
LDMC32-2*4 | 18400 | <1000 | ≤10 | 1470-1770 | -5000 | 8 | 256 | 256 | 8547 |
LDMC32-2*5 | 23000 | <1000 | ≤10 | 1470-1770 | -5000 | 10 | 320 | 320 | 10460 |
LDMC32-2*6 | 27600 | <1000 | ≤10 | 1470-1770 | -5000 | 12 | 384 | 384 | 12250 |
LDMC64-3 | 13800 | <1200 | ≤10 | 1470-1770 | -5000 | 3 | 192 | 192 | 5645 |
LDMC64-4 | 18400 | <1200 | ≤10 | 1470-1770 | -5000 | 4 | 256 | 256 | 7280 |
LDMC64-5 | 23000 | <1200 | ≤10 | 1470-1770 | -5000 | 5 | 320 | 320 | 9960 |
LDMC64-6 | 27600 | <1200 | ≤10 | 1470-1770 | -5000 | 6 | 384 | 384 | 11640 |
LDMC64-7 | 32200 | <1200 | ≤10 | 1470-1770 | -5000 | 7 | 448 | 448 | 13320 |
LDMC64-8 | 36800 | <1200 | ≤10 | 1470-1770 | -5000 | 8 | 512 | 512 | 14980 |
LDMC96-4 | 27600 | <1200 | ≤10 | 1470-1770 | -5000 | 4 | 384 | 384 | 9622 |
LDMC96-5 | 34500 | <1200 | ≤10 | 1470-1770 | -5000 | 5 | 480 | 480 | 12833 |
LDMC96-6 | 41400 | <1200 | ≤10 | 1470-1770 | -5000 | 6 | 576 | 576 | 14223 |
LDMC96-7 | 48300 | <1200 | ≤10 | 1470-1770 | -5000 | 7 | 672 | 672 | 15042 |
LDMC96-8 | 55200 | <1200 | ≤10 | 1470-1770 | -5000 | 8 | 768 | 768 | 16524 |
LDMC96-9 | 62100 | <1200 | ≤10 | 1470-1770 | -5000 | 9 | 864 | 864 | 17905 |
LDMC96-2*5 | 69000 | <1200 | ≤10 | 1470-1770 | -5000 | 10 | 960 | 960 | 23439 |
LDMC96-2*6 | 82800 | <1200 | ≤10 | 1470-1770 | -5000 | 12 | 1152 | 1152 | 25200 |
LDMC96-2*4 | 96600 | <1200 | ≤10 | 1470-1770 | -5000 | 14 | 1344 | 1344 | 29400 |
LDMC96-2*8 | 110400 | <1200 | ≤10 | 1470-1770 | -5000 | 16 | 1536 | 1536 | 33600 |
LDMC96-2*9 | 124200 | <1200 | ≤10 | 1470-1770 | -5000 | 18 | 1728 | 1728 | 3780 |
LDMC96-2*10 | 138000 | <1200 | ≤10 | 1470-1770 | -5000 | 20 | 1920 | 1920 | 42000 |
LDMC128-6 | 67300 | <1300 | ≤10 | 1470-1770 | -6800 | 6 | 768 | 936 | 20224 |
LDMC128-9 | 100900 | <1300 | ≤10 | 1470-1770 | -6800 | 9 | 1152 | 1406 | 26400 |
LDMC128-10 | 112100 | <1300 | ≤10 | 1470-1770 | -6800 | 10 | 1280 | 1561 | 31732 |
LDMC128-2*6 | 134560 | <1300 | ≤10 | 1470-1770 | -6800 | 12 | 1536 | 1874 | 36000 |
LDMC128-2*7 | 15700 | <1300 | ≤10 | 1470-1770 | -6800 | 14 | 1792 | 2186 | 43900 |
LDMC128-2*8 | 179400 | <1300 | ≤10 | 1470-1770 | -6800 | 16 | 2048 | 2498 | 50000 |
LDMC128-2*9 | 201900 | <1300 | ≤10 | 1470-1770 | -6800 | 18 | 2304 | 2810 | 55400 |
LDMC128-2*10 | 224300 | <1300 | ≤10 | 1470-1770 | -6800 | 920 | 2560 | 3123 | 60000 |
LDMC128-2*11 | 247600 | <1300 | ≤10 | 1470-1770 | -6800 | 22 | 2816 | 3435 | 65400 |
LDMC128-2*12 | 269100 | <1300 | ≤10 | 1470-1770 | -6800 | 24 | 3072 | 3748 | 72000 |
LDMC128-2*13 | 291600 | <1300 | ≤10 | 1470-1770 | -6800 | 26 | 3328 | 4060 | 78000 |
LDMC128-2*14 | 31400 | <1300 | ≤10 | 1470-1770 | -6800 | 28 | 3584 | 4372 | 84000 |
LDMC128-2*15 | 336400 | <1300 | ≤10 | 1470-1770 | -6800 | 30 | 3840 | 4685 | 90000 |
注:参数变更恕不另行通知,实际数据以实物为准。
