给料尺寸:≤200mm
处理能力:40-100t/h
应用域:广泛应用于各种矿石、水泥、耐火材料、铝矾土熟料、金刚砂、玻璃原料等高硬、特硬物料的中、细碎作业
适用物料:石灰石、花岗岩、玄武岩、灰绿岩、砂岩等

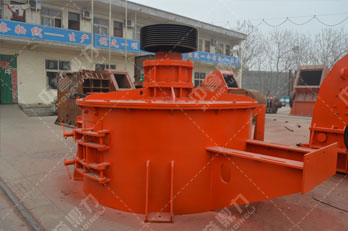

PLF系列制砂机主要是采用皮带驱动立轴使装有垂直导向装置的扁平部件转动。在转动过程中,物料由进料口进入制砂机,经分料器将物料分成两部分,一部分由冲击式制砂机分料器中间进入高速旋转的叶轮中,在叶轮内被迅速加速,其加速度可达数百倍重力加速度,然后以60-70米/秒的速度从叶轮三个均布的流道内抛射出去,同分料器四周落下的一部分物料碰撞,然后一起冲击到涡支腔内物料衬板上,被物料衬层反弹,斜向上冲击到涡动腔的顶部,又改变其运动方向,偏转向下运动,从叶轮流道发射出来的物料形成连续的物料幕。这样一块物料在涡动破碎腔内受到两次以至多次机率撞击、磨擦和研磨破碎作用。被破碎的物料由下部排料口排出。在整个破碎过程中,物料相互自行冲击破碎,不与金属元件直接接触,而是与物料衬层发生冲击、摩擦而粉碎,减少污染和机械磨损。同时涡动腔内部巧妙的气流自循环,也了粉尘污染。
PLF系列制砂机是利用高速运转的物料相互自行破碎以及物料之间摩擦而粉碎。PLF系列制砂机不仅能够碎石,而且可以对石子进行整形。
根据物料的进料方式,离心冲击破的进料形式可以分为完进料和进料伴随瀑落进料;根据物料的抗压强度、磨蚀性,离心冲击破的工作形式可分为“石打石”和“石打铁”两种破碎形式。所以PLF系列制砂机的工作形式分为四种:进料伴随瀑落的“石打石”和“石打铁”,完进料“石打石”和“石打铁”。
PLF系列制砂机是我公司在多年生产设计矿山机械设备经验的基础上吸收内外技术而开研发的具有际水平的高产能低功耗的机制砂设备,在机制建筑砂、骨料以及各种冶金矿渣的破碎中得到普遍使用,与其它类型的制砂机相比产量功效高,是建筑用砂的选设备。
1、我们公司生产的PLF系列制砂机设计,安装快捷,简单
2、设备的生产能量消耗小、产量高、破碎比大
3、PLF系列制砂机设备体积小、操作简便、安装和维修方便
4、该产品具有粒型,能够生产高等级立方体产品。
5、可控性强,稀油润滑方案,提供更大的速度范围。
6、中誉鼎力生产的PLF系列制砂机设备易磨损件多采用材质成,体积小、重量轻、便于更换配件
7、冲击、反击、撞击(石打石)破碎功能,生产效率高,机件磨耗小,综合效益显著
8、易损件,石打石破碎技术将磨耗零件的需求降至低;维修和维护保养要求低,运行和磨耗成本低。
9、具有细碎、粗磨功能,可破碎中硬、特硬物料(如刚玉、烧结铝钒土等)
10、维护方便,干油润滑,维护方便,节约开支。
11、操作灵活,能够控制产品粒级,使细料产量尽可能大或尽可能小。工作噪音低,粉尘污染少
物料由进料斗进入制沙机,经分料器将物料分成两部分,一部分由分料器中间进入高速旋转的叶轮中,在叶轮内被迅速加速,其加速度可达数百倍重力加速度,然后以60-70米/秒的速度从叶轮三个均布的流道内抛射出去,先同由分料器四周落下的一部分物料冲击破碎,然后一起冲击到涡支腔内物料衬层上,被物料衬层反弹,斜向上冲击到涡动腔的顶部,又改变其运动方向,偏转向下运动,从叶轮流道发射出来的物料形成连续的物料幕。
型号 | 筒体直径 (mm) | 主轴转速 (r/min) | 给料尺寸 (mm) | 出料粒度 (mm) |
PLF-2600 | 2600 | 300 | 200 | 5-8 |
处理能力 (t/h) | 电机功率 (kw) | 理论重量 (kg) | 外形尺寸 (mm) |
40-100 | 2×(75~160) | 17000 | 4560*1660*2820 |
注:参数变更恕不另行通知,实际数据以实物为准。
