振动筛

给料尺寸:≤150mm

处理能力:70-500t/h

应用域:采矿、冶金、矿山、建材、粮食、磨料、化肥、砂石、化工、食品、煤炭行业

适用物料:采矿、冶金、矿山、建材、粮食、磨料、化肥、砂石、化工、食品、煤炭行业中的颗粒状、粉状物料的筛分

厂家 品质保障 闪电发货 服务无忧
24小时咨询热线183-3606-5555
点击获取报价

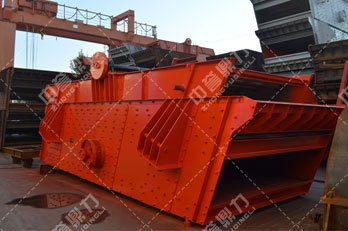

振动筛

产品简介

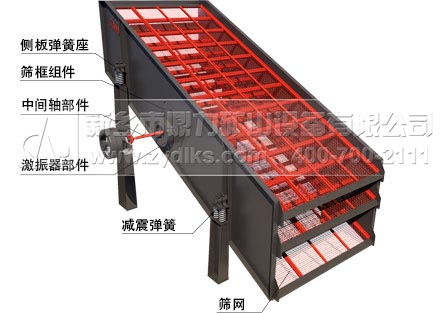

YK系列圆振动筛(圆震动筛)做圆形运动,是一种多层数、振动筛。圆振动筛采用筒体式偏心轴激振器及偏块调节振幅,物料筛淌线长,筛分规格多,具有结构、激振力强、筛分效率高、振动噪音小、坚固、维修方便、使用安等特点,振动筛结构:主要由筛箱、激振器、悬挂(或支承)装置及电动机等组成。电动机经三角皮带,带动激振器主轴回转,由于激振器上不平衡重物的离心惯性力作用,使筛箱获振动。改变激振器偏心重,可获得不同振幅。该圆振动筛广泛应用于矿山、建材、交通、能源、化工等行业的产品分级。

性能特点

1、使用寿命长

侧板采用Q345B钢板,机体采用铆接结构,焊接能力,增加筛体整体强度

2、运行平稳

振动筛筛体整体上龙门镗铣床进行两侧铣面,孔镗孔,以此工艺激振器装配水平通心,采用挠性联轴承与电机柔性联接,电机冲击小运转平稳

3、振幅可调

采用法兰式激振器,维修更方便,通过调整偏心块角度可以调整振动强度,以此达到调整产量的目的。

4、方便维修

圆振动筛网采用弹簧钢编织、弹性好、强度大、使用寿命长、不易堵孔筛网采用螺栓固定,更换方便。

5、筛分效率高

结构合理、自重轻,能耗低,噪音小,由于筛箱振动强烈,减少了物料堵塞筛孔的现象,使筛子具有较高的筛分效率和生产率。

6、出料种类多

采用筛网,可装四层孔径不一样的筛网,可同时出五种不同规格的成品料

7、构造简单、节能

由于构造简单,拆换筛面方便;筛分每吨物料所消耗的电能也少。

工作原理

圆振动筛的筛箱运动轨迹为圆形或椭圆形,圆振动筛采用惯性激振器产生振动,是一种多层数、振动筛。安装在主轴上的偏心体随之转动,产生离心惯性力,使可以自由振动的筛箱产生近似圆形轨迹的振动。圆振动筛采用筒体式偏心轴激振器及偏块调节振幅,物料筛淌线长,筛分规格多,具有结构、激振力强、筛分效率高、振动噪音小、坚固、维修方便、使用安等特点,该振动筛广泛应用于矿山、建材、交通、能源、化工等行业的产品分级。

技术参数

轻型振动筛主要技术参数

型号筛面层数筛网面积(m2)振动频率(r/min)双振幅(mm)电机功率(kw)处理能力(t/h)
YK1860110.89605-87.5120-230
YK20601129605-811150-260
2YK1560289605-87.570-180
2YK1860210.89605-811120-230
2YK20602129605-811150-260
2YK2460214.49605-815240-300
3YK1560389605-81570-180
3YK1860310.89605-815120-230
3YK20603129605-815180-280
3YK2460314.49605-815240-300
4YK1560410.89605-818.5120-230
4YK18604129605-818.5150-260
4YK2060413.29605-818.5200-260
4YK2460414.49605-818.5240-300
5YK1860510.89605-815120-230
5YK20605129605-822150-260

重型振动筛主要技术参数

型号筛面层数筛网面积(m2)振动频率(r/min)双振幅(mm)电机功率(kw)处理能力(t/h)
YKZ2460114.49706-922300-350
2YKZ20602129805-830180-280
2YKZ20702149806-930240-300
2YKZ2270215.49806-930240-320
2YKZ2460214.49806-930240-300
2YKZ2670218.29806-937280-400
2YKZ30702219806-937450-550
3YKZ20603129805-830180-280
3YKZ20703149806-945240-300
3YKZ2270315.49806-945240-320
3YKZ2460314.49806-930240-300
3YKZ2670318.29806-945280-400
3YKZ30703219806-945400-500
4YKZ20604129805-845240-300
4YKZ20704149806-945240-300
4YKZ2270415.49806-945200-260
4YKZ2460414.49806-945240-300
4YKZ2670418.29906-975280-400
4YKZ30704219906-975400-500

注:参数变更恕不另行通知,实际数据以实物为准。
