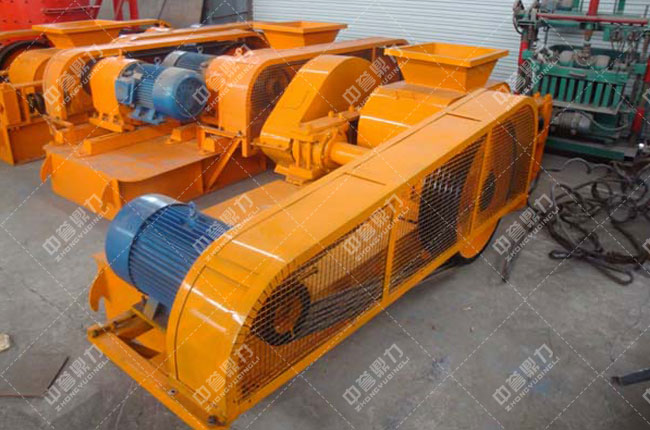

对辊制砂机的构造详细说明

对辊制砂机可以说是目前市场上应用较广的一款设备，该设备的综合利用率的高，广泛应用在矿山、冶金、建材、公路、铁路等域，那么对辊制砂机的构造有哪些部分呢?其实该设备的构造的简单，主要由破碎辊、调整装置、弹簧保险装置、传动装置和机架等部分组成，本文对这几个部分做详细介绍。

1、破碎辊

破碎辊是在水平轴上平行装置两个相向回转的辊子，它是破碎机的主要工作机构。其中一个辊子的轴承是可动的，另一个辊子的轴承是固定的，破碎辊是由轴、和辊皮构成。辊子轴采用键与锥形表面的配合在一起，辊皮固定在上，借助三块锥形弧铁，利用螺栓螺帽将它们固定一起的。由于辊皮与矿石直接接触，所以它需要时常更换，而且一般都是应用性好的高锰钢或碳素钢(铬钢、铬锰钢等)制作。

2、调整装置

调整装置是用来调整两破碎辊之间的间隙大小(即排矿口)的，它是通过增减两个辊子轴承之间的垫片数量，或者利用蜗轮调整机构进行调整的，以此控制破碎产品粒度。

3、弹簧保险装置

弹簧保险装置是对辊制砂机很重要的一个部件，弹簧松紧程度，对破碎机正常工作和过载保护都有重要作用。机器正常工作时，弹簧的压力应能平衡两个辊子之间所产生的作用力，以保持排矿口的间隙，使产品粒度均匀。当破碎机进入非破碎物体时，弹簧应被压缩，迫使可动破碎辊横向移动，排矿口宽度增大，机器不致损坏。非破碎物体排除后，弹簧恢复原状，机器照常工作。在对辊制砂机工作过程中，保险弹簧总是处于振动状态的，所以弹簧容易疲劳损坏，须经常检查，定期更换。

4、传动装置

电动机通过三角皮带(或齿轮减速装置)和一对长齿齿轮，带动两个破碎辊作相向的旋转运动。该齿轮是一种特制的的长齿，当破碎机进入非破碎物体，两辊轴之间的距离将发生变化，这时长齿齿轮仍能正常的啮合。但是，这种长齿齿轮很难制造，工作中常常卡住或折断，齿轮修复也很困难，而且工作时噪音较大。因此，长齿齿轮传动装置主要用于低转数的对辊制砂机，辊子表面的圆周速度小于3米/秒。转数较高(圆周速度大于4米/秒)的破碎机，常采用单独的电动机分别带动两个辊子旋转，这就需要安装两台电动机(或两套减速装置)，故价格较贵。

5、机架

机架一般采用铸铁铸造，也可采用型钢焊接或铆接而成，要求机架结构须坚固。

上述介绍了对辊制砂机的几个构造，上述的分析能够使用户对该设备有一个很好的了解，进而正确的操作设备，延长设备的使用寿命，如有需要购买设备的用户，欢迎联系我们的在线客服进行详细了解，或者到我厂参观选购。
