锤式制沙机设备的结构有哪些配件组成？

锤式制沙机是碎石机的一种，它是以冲击形式破碎加工原料，撞击力尤其的大，普遍的运用在水泥、化工、电力、冶金等一部分工业部门，可能不多人了解锤式制沙机内部的结构组合，让我们怀着一颗好奇的心，去了解一下它的结构组合：

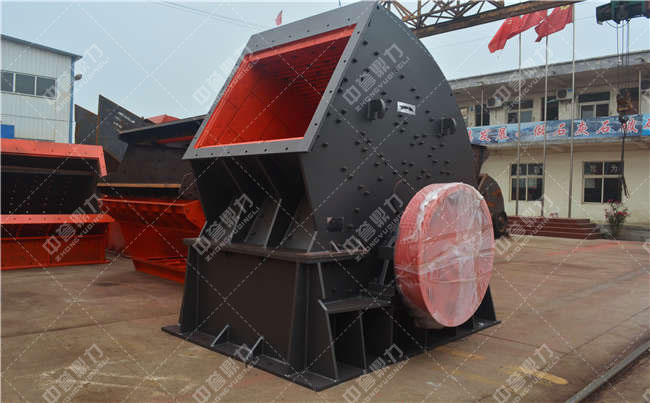

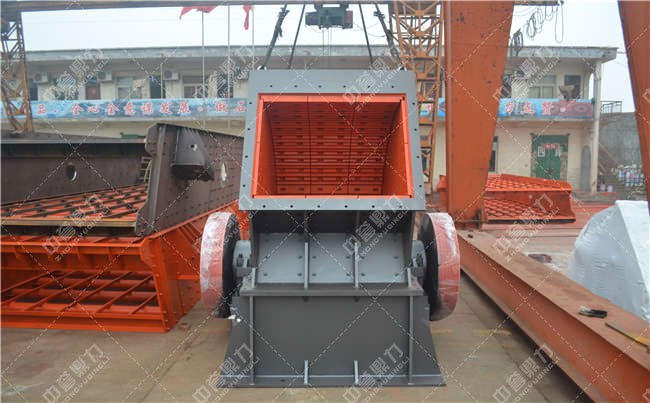

锤式制沙机由箱体、转子、锤头、反击衬板、蓖条等组合，

碎石机的主轴上安装有数排挂锤体，在其圆周的销孔上贯穿着销轴，用销轴将锤子铰接在各排挂锤体之间，锤子磨损后可替换工作面，挂锤体上开有两困销孔，销孔至回转轴心的距离是不同的，用做调改锤子和箅条之间的空间，为了防止挂锤体和锤子的铂向窜动，在挂锤体两端用压紧锤盘和锁紧螺母不变，转于两端支承在滚动轴承上，轴承用螺钉不变在机壳上，主轴和电机用弹性联轴器直接衔接，为了使转子操作平稳，主轴的一端装有一个飞轮，

圆弧状卸料筛条安装在转子下方，箅条的两端装在横梁上，员外面的箅条用压板压紧，箅排列方向和转子运动方向垂直，箅条空间由箅条中间凸出部分形成，为了便于加工原料排出，箅条缝隙向下慢慢增大，此时还向转子回转方向歪斜，

1、机壳：锤式制沙机的机壳由下机械、后上盖、左侧壁和右侧壁组合，通过螺钉将各部分衔接为一体，顶部投建投料口一个，机壳内壁部以高锰钢衬板镶嵌，方便衬板磨损后的改换，下机械使用碳素结构钢板焊接而成，为了两侧安置轴承支持转子，特使用高锰钢焊接了轴承支座，机壳的底部可以直接用地脚螺钉在混凝土上不变，机壳的后上盖、左侧壁和右侧壁也部使用碳素结构钢板焊接而成，机壳和轴之间无防护措施漏灰现象严重，为了防止漏灰，机壳的任一部位与轴接触的地方部装有轴封，为了方便维护、调改改换蓖条和锤头，下机械、两侧壁都开有维护孔，

2、转子：转子是锤式制沙机的主要工作部位，转子由主轴、锤盘、销轴、锤头等组合，圆盘上均匀开有散布的销孔，用销轴悬挂锤头，为了防止圆盘和锤头的轴向窜动，用锁紧螺母在销轴两端不变，转子支承在两个滚动轴承上，轴承通过螺钉不变在下机械的支座上，还有两个定位销钉不变在轴承的距上，为了使转子在运动中存储须的动能，用做减小电机的尖峰负荷和减少锤头的磨损，特意在主轴的一端装有飞轮，下面把转子的几个主要零件加以具体介绍，

3、主轴：主轴是锤式制沙机支撑转子的为主要的零件，转子、锤头的重量、撞击力都由其承受，因此主轴的材料所需会有提高的韧性和受力性能，主轴的材料使用好性能合金钢，通过声波探伤来破碎进行调质处置，锤式制沙机的锤盘是用做悬挂锤头的，在锤式制沙机的操作中，锤盘不可防止的要获得岩石的冲击和磨擦，因此锤盘要要求其会有须的性，锤盘及锤孔使用高猛钢渗碳热处置来提高了其性，

4、锤头：锤头是锤式制沙机为重要的工作零件，锤头的性能、形状和材料着锤式制沙机的产能，锤头动能的大小与锤头的重量是成正比的，锤头越重，动能越大，破碎的效能越高，锤头重量类型齐，小锤头15公斤，很大锤头可达298公斤，多种锤头重量可以凭借客户要求为其设计，锤头使用好性能多元素高铬锰钢复合铸造，其使用使用时间是通常锤头的数倍，

5、衬板和撞击板：锤式制沙机通过锤头高速捶打岩石，瞬间内岩石会有很大的速度和动能，为了防止机架的磨损，在机架的内壁用锰钢做衬板，撞击板使用高猛钢铸造淬火通过强化处置，了衬板和撞击板优越的性和耐冲击性， 由于锤式制沙机工作环境恶劣，因此锤式制沙机的性能着其使用使用时间，锤式制沙机的性能是由其组合零件的材料的，

以上就是锤式制沙机的结构组合，尽管看起来的复杂，但通过细心了解，了解它们相互衔接在一起的，相互相通的。
